Mehrrollenwerkzeuge

Mehrrollen-Rollierwerkzeuge

Im „Sprint“: sekundenschnell zu

extrem glatten Oberflächen

Infoblatt Mehrrollenwerkzeuge

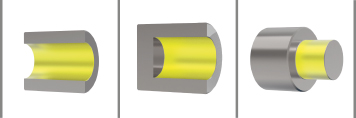

Mögliche Bearbeitungskonturen

SCHNELL, GLATT UND FEST

Im Werkzeug sind je nach Rollieraufgabe mehrere gehärtete Rollen angeordnet. Durch den gleichzeitigen Eingriff mehrerer Rollen wird eine kurze Bearbeitungszeit erreicht. Das Rollieren mit Mehrrollenwerkzeugen ist ein Abrollvorgang mit einer Kinematik ähnlich der eines Planetengetriebes. Die Rollen werden im Werkzeug abgestützt. Dadurch entstehen keine Kräfte quer zur Bearbeitungsrichtung. Somit sind diese Werkzeuge besonders geeignet für kleine und zierliche Werkstücke.

Baublies Mehrrollenwerkzeuge gibt es als Standardwerkzeuge für die verschiedensten Innen- wie Außenapplikationen. Für Ihre spezielle Anwendung entwickeln wir Sonderlösungen.

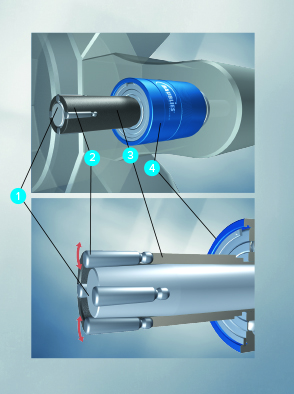

Prinzip eines Planetengetriebes:
Der Konus (1) ist fest mit der Werkzeugaufnahme (4) verbunden und der Käfig (3) mit den rotierend gelagerten Rollen (2) frei drehbar.

VORTEILE

  • Keine Kräfte quer zur Bearbeitungsrichtung
  • Reduzierte Bearbeitungszeiten
  • Härtere Randschichten
  • Zunahme der Dauerschwingfestigkeit
  • Größerer Traganteil durch Plateaubildung
  • Höherer Widerstand der Ober­flächen gegen Verschleiß und Korrosion
  • Erhöhung der Werkstoffermüdungs- grenzen
  • Reduzierte Gleitreibungszahlen, konstante Maße und hohe Passgenauigkeiten
  • Umweltverträglichkeit (da kein Schleifstaub anfällt)
  • Auf allen gängigen Werkzeugmaschinen einsetzbar

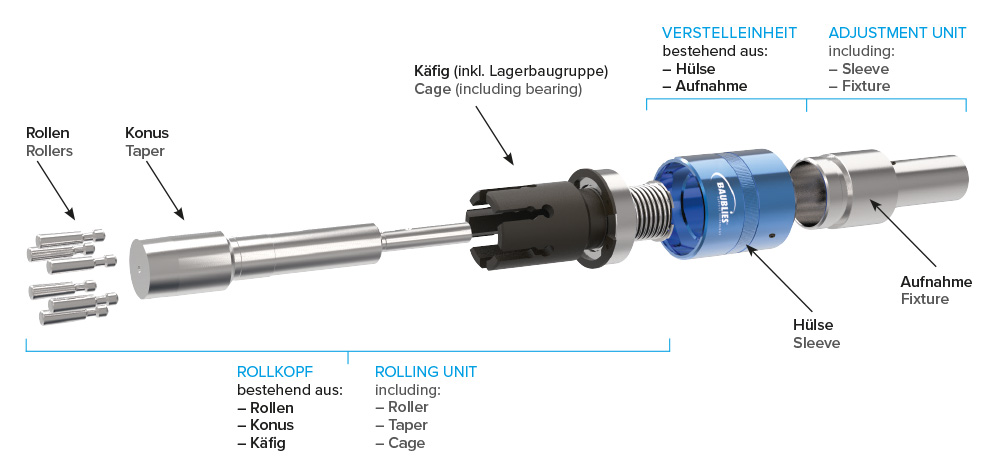

PRINZIPIELLER AUFBAU EINES INNEN-ROLLIERWERKZEUGES

Bauteile und Werkzeugaufbau exemplarisch dargestellt

Ein Konus stützt die in einem Käfig geführten Rollen ab und sorgt für die Anpresskraft zum Umformen des Materials.
Der Walzdurchmesser wird durch Axialverschiebung des Konus zur Rolle verstellt.

TIPP:

Beim Einrichten eines Werkzeuges kann die Drehzahl deutlich verringert werden, der Vorschub je Umdrehung soll jedoch nicht vermindert werden. Auch beim Rollieren unter ungünstigen Bedingungen, z. B. bei Verwendung hochfester Materialien oder bei unzureichender Schmierung, ist die Verringerung der Drehzahl empfohlen.

DREHZAHL- UND VORSCHUBDIAGRAMM FÜR MEHRROLLEN-ROLLIERWERKZEUGE

Richtwerte für Drehzahlen

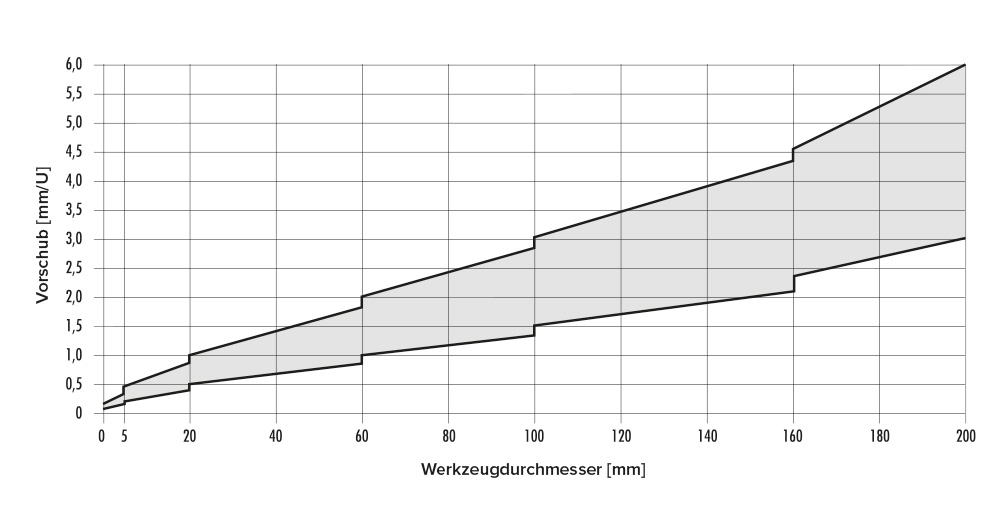

Richtwerte für Vorschübe
