Mehrschneidendrehsysteme

MEHRSCHNEIDENDREHSYSTEME

Mit den Wagner Mehrschneiden-Drehsystemen (MSD-Systemen) können Werkstücke im Durchmesser reduziert werden. Dabei kann das Ausgangsmaterial rund, vier- oder sechskantig, gezogen oder gewalzt sein. Zudem können alle zerspanbaren Werkstoffe bearbeitet werden. Abhängig vom Werkstoff und den Anforderungen an die gedrehte Oberfläche können Schnitttiefen bis 5 mm realisiert werden. Es wird unterschieden zwischen MSD mit vier Schneiden und Öffnungsfunktion sowie DSD mit drei Schneiden ohne Öffnungsfunktion.

VORTEILE MSD UND DSD

  • Hohe Wirtschaftlichkeit durch
    3- bis 4-fach höheren Vorschub
  • Großer Arbeitsbereich
  • Einfache Handhabung durch zentrale Durchmessereinstellung
  • Hohe Drehgenauigkeiten
  • Einsatz von DIN-ISO-Wendeplatten oder Wagner Präzisionswendeplatten

VORTEILE DSD

  • Sehr gute Spanabführung

VORTEILE MSD

  • Die Schnittkräfte heben sich durch je zwei gegenüberliegende Schneiden auf. Dadurch können Werkstücke mit großer Ausspannlänge bearbeitet werden.
  • Hohe Oberflächengüte durch Original Wagner Öffnungsfunktion. Mit Erreichen der Drehlänge erfolgt beim Öffnen des Werkzeugs das Abheben der vier Hartmetallwendeplatten vom Werkstück. Der berührungsfreie Rücklauf sorgt für ein riefenfreies Werkstück.

WENDEPLATTEN

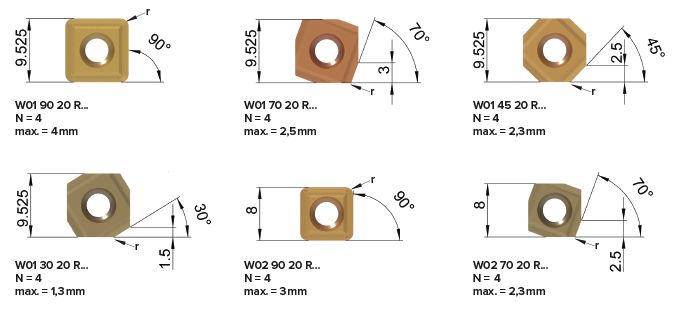

Präzisionsgeschliffene Wagner Wendeplatten für MSD- und DSD-Wendeplattenhalter W01 B5 und W02 B5:

N = Anzahl der Schneiden
r = Eckenradius (auf Anfrage)
max. = maximale Spantiefe (wichtig!)

ISO-Wendeplatten für Wendeplattenhalter Wagner MSD und DSD Z5:
