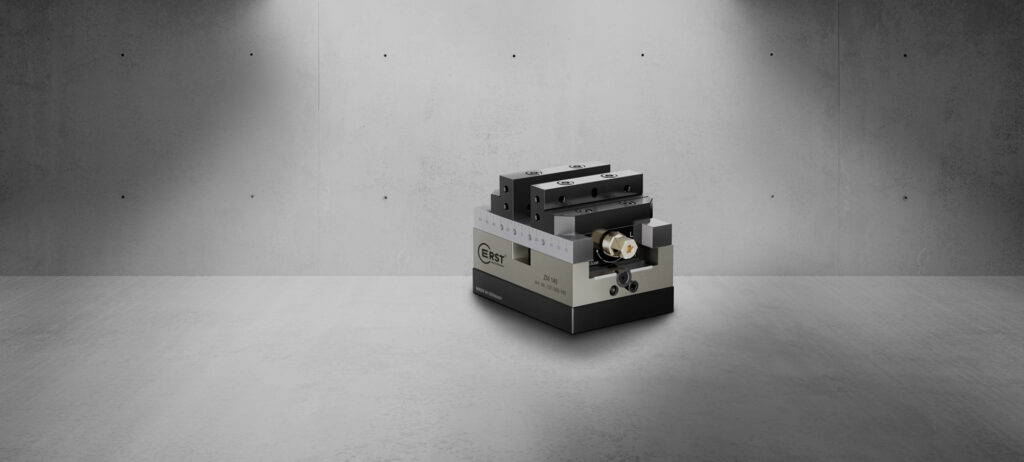

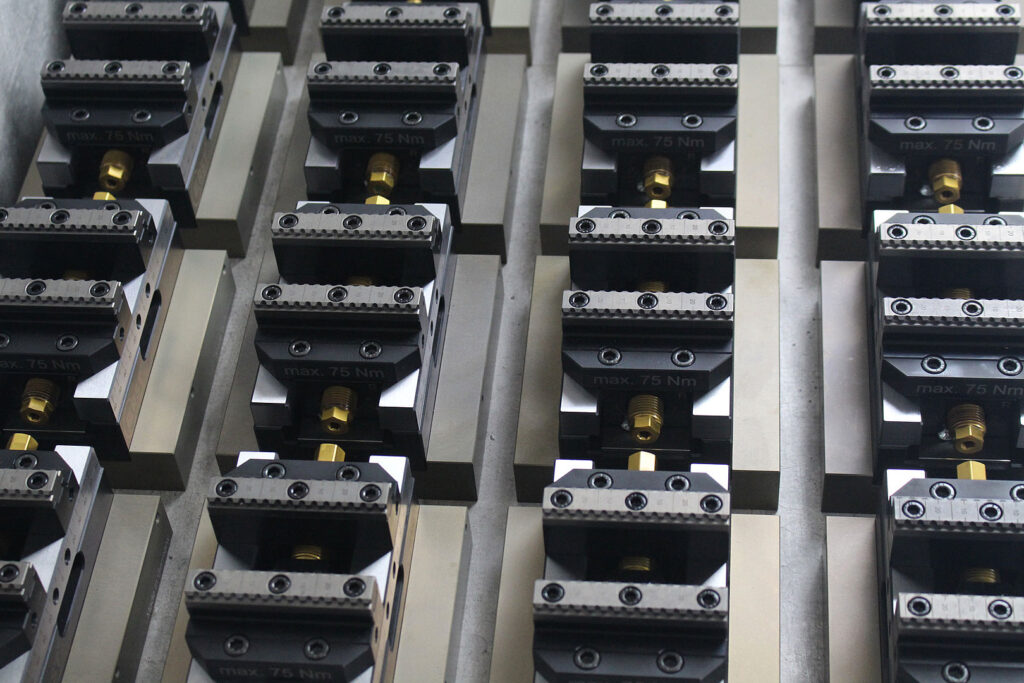

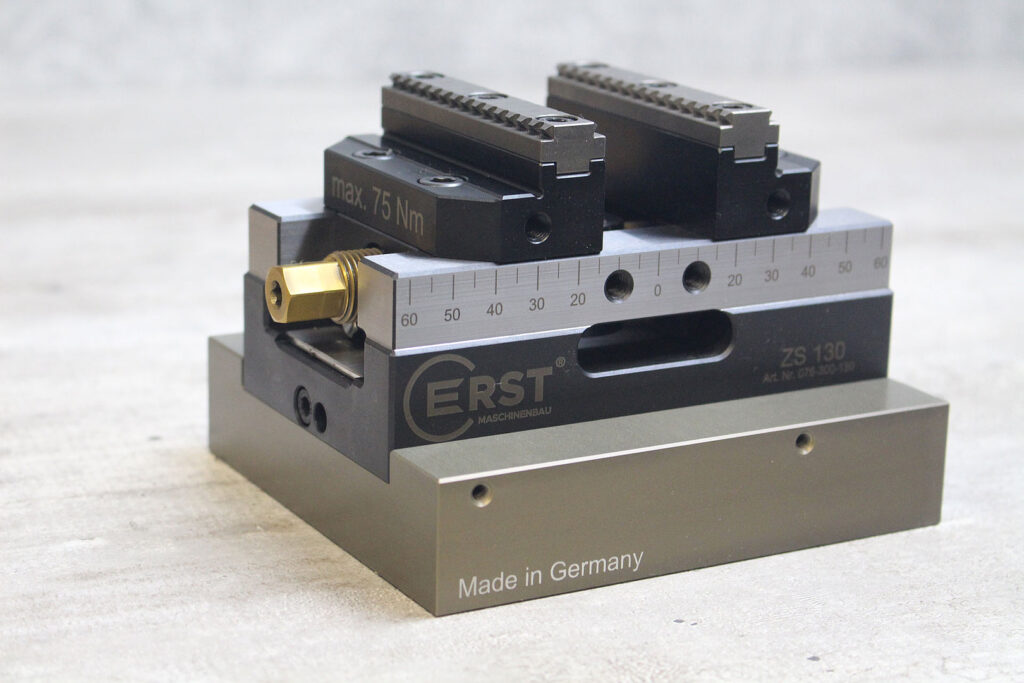

ERST-Zentrumspanner – Präzision und Kraft im Zentrum vereint

Unser Zentrumspanner ermöglicht die exakte Bearbeitung von Werkstücken zur vorgegebenen Symmetrie- bzw. Rotationsachse. Er wird für konventionelle und CNC-gesteuerte Fertigungsaufgaben auf unterschiedlichen Werkzeugmaschinen sowie Produktionssystemen eingesetzt. Dabei eignet er sich perfekt für das sichere und vibrationsfreie Spannen – auch bei höchsten Schnitt- und Vorschubkräften. Unser Zentrumspanner bietet Ihnen dabei ein Höchstmaß an Präzision und Flexibilität für alle Anwendungsfälle.

	Grundkörperlänge	*Spannweg ^1**	Bestellnummer
ZS Backenbreite 75 mm	105	75	076 300 105
	130	105	076 300 130
	155	125	076 300 155
	180	155	076 300 180
ZM Backenbreite 100 mm	145	105	101 300 145
	195	150	101 300 195
	245	200	101 300 245
	295	250	101 300 295
ZL Backenbreite 125 mm	160	125	126 300 160
	210	175	126 300 210
	260	225	126 300 260
	310	275	126 300 310
	360	325	126 300 360

^{*1 Spannweg bei Verwendung von Krallenbacken mit Einsatz.}

BACKEN
	Stufenbacken	ZS 076 501 000 ZM 101 501 000 ZL 126 501 000	Standard Wendestufenbacken mit Zentrierung und Gewinden für Backeneinsätze zur präzisen Spannung von Werkstücken. Seitliche Gewinde für Anschlagsystem Alle Spannflächen geschliffen
	Einsatzbacken mit Krallenleiste	ZS 076 502 000 ZM 101 502 000 ZL 126 502 000	Aufsatzbacken mit austauschbarem Gripp-Einsatz zur Roh- und Fertigteilspannung Gripp-Einsatz mit unterschiedlichen Zahnprofilen erhältlich (z.B. Lang, Gressel, Allmatik) Auch in gewendeter Position zur Roh- und Fertigteil-Spannung verwendbar Rohteilspannung mit kleinstem Spannrand (3 mm)
	Formbacken Aluminium	ZS 076 504 000 ZM 101 504 000 ZL 126 504 000	Aufsatzbacken zum Einbringen von eigenen Konturen aus Aluminium zur leichten Bearbeitung Durch Wenden ist das Einbringen von zwei Konturen möglich Befestigung von unten verhindert störende Schraubenköpfe
	Weiche Formbacken Stahl C16MnCr5	ZS 076 505 000 ZM 101 505 000 ZL 126 505 000	Aufsatzbacken zum Einbringen von eigenen Konturen aus Einsatzstahl (16MnCr5) zum Härten geeignet. Durch Wenden ist das Einbringen von zwei Konturen möglich Befestigung von unten verhindert störende Schraubenköpfe
	Ebenfalls im Angebot: Prismabacken, Hartmetall-Einsatzbacken, Backen für Satellit

PLATTEN
	Universalplatte	ZS 076 601 000 ZM 101 601 000 ZL 126 601 000	Universalplatte mit Spannrand für Pratzenspannung und Ausrichtenut sowie Zentralbohrung für Eintopfspannsystem und 4 Stück Befestigungsbohrung (Durchmesser 12/M8, Strichmaß 52) für Nullpunktspannplatten
	Lochbild 52	ZS 076 602 000 ZM 101 602 000 ZL 126 602 000	Platte mit 4 Stück Befestigungsbohrung (Durchmesser 12/M8, Strichmaß 52) für Nullpunktspannplatten
	Lochbild 52 und 96	ZS 076 603 000 ZM 101 603 000 ZL 126 603 000	Platte mit 4 Stück Befestigungsbohrung (Durchmesser 12/M8, Strichmaß 52) und 4 Stück Befestigungsbohrung (Durchmesser 16/M12) für Nullpunktspannplatten
	Ebenfalls im Angebot: Erowa IST/MTS, Gressel gredoc, Schunk Vero, Partool

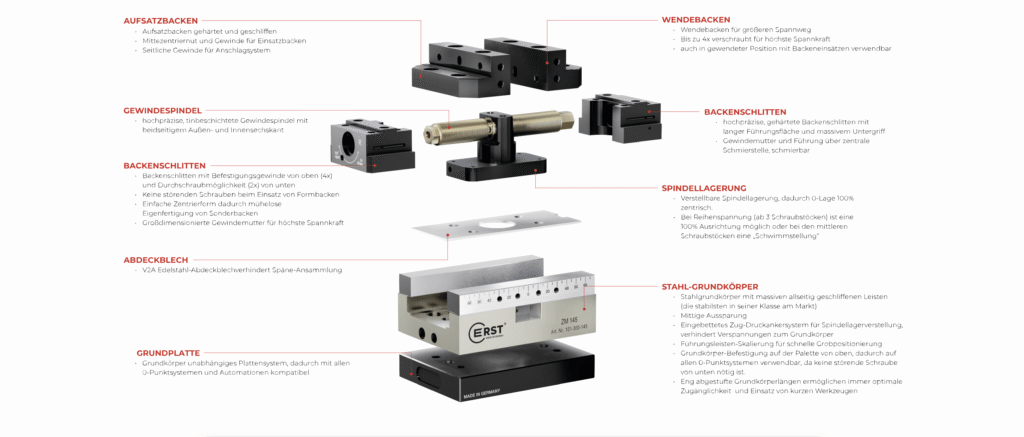

Ihre Vorteile:

Eine verstellbare Spindellagerung sorgt für 100% Nulllage.
Das Zug- und Druckankersystem verhindert eine Verspannung des Grundkörpers.
Die Aufsatzbacken sind tauschbar und bieten damit ein nahezu unbegrenztes Backensortiment. Sie sind für Formbacken zudem von unten schraubbar.
Der Grundkörper besitzt großzügig dimensionierte, gehärtete und allseitig geschliffene Führungsleisten.
Die Spindel verfügt über ein Schmiersystem. Ab ZM ist auch die Führung schmierbar.
Der Grundkörper wird von oben auf der Grundplatte befestigt – ohne störende Schrauben von unten.
Ein Vorprägen ist möglich, um bei sensiblen Bauteilen/Werkstücken mit reduzierten Spannkräften zu arbeiten.

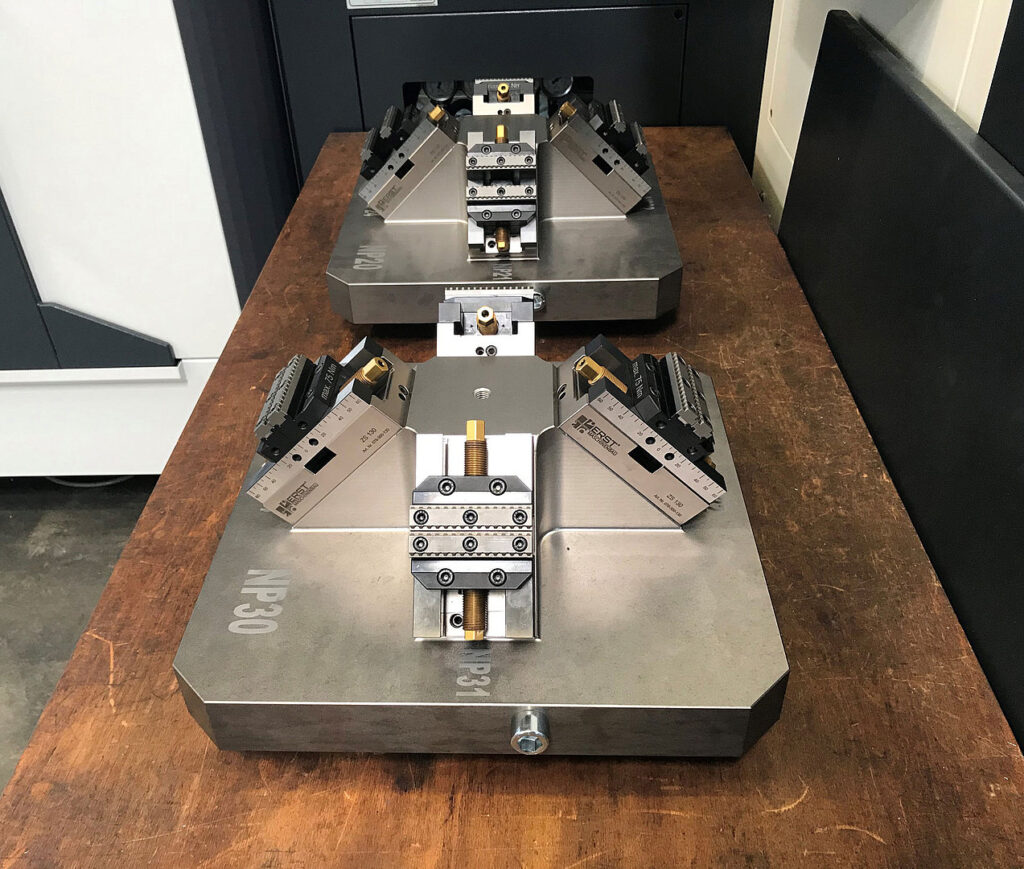

Für die Reihenspannung ist eine Schwimmstellung möglich (rechts und links fest, Mitte schwimmend).
Die Grundplatte eignet sich für nahezu alle Nullpunktspannlösungen.
